高壓交/直流通用負載柜
產品概述
高壓交/直流通用負載柜主要用于交流設備的帶載能力測試、老化和直流設備的放電檢測。交直流兩用，可分別接入交流或直流負載，即可以檢測UPS的后備電池，又可以檢測UPS交流輸出端的帶載能力。產品采用本公司自主知識產權專利技術制造，功率元件采用新型功耗組件，具有功率密度高，阻值特性穩定，阻溫特性平直，便于控制等特點。
（發明專利：電阻模塊，專利號：ZL 201210304047.8
實用新型專利：回饋式動力鋰電池化成及成組檢測系統，專利號：ZL 201620963866.7）
工作時無紅熱現象，有過熱自動保護功能，在風機不轉的意外情況下，也不會發生過熱、燒損的現象。整機在安全性，可靠性，減少噪音，降低成本等方面優于進口產品。為電力、電信、鐵路等各行業的交/直流電源及UPS電源設備提供了科學的檢測、維護手段。
（發明專利：電阻模塊，專利號：ZL 201210304047.8
實用新型專利：回饋式動力鋰電池化成及成組檢測系統，專利號：ZL 201620963866.7）
工作時無紅熱現象，有過熱自動保護功能，在風機不轉的意外情況下，也不會發生過熱、燒損的現象。整機在安全性，可靠性，減少噪音，降低成本等方面優于進口產品。為電力、電信、鐵路等各行業的交/直流電源及UPS電源設備提供了科學的檢測、維護手段。
特點及功能
- 整機采用模塊化結構，負載部分與控制部分完全隔離，操作簡單，維護方便，噪音小，無污染。
- 散熱方式：強制風冷式。
- 交/直流共用主回路使整機可以檢測交流或直流兩類設備，擴大了產品的應用范圍。
- 檢測功能：交流電源的帶載能力測試，蓄電池組的放電檢測及直流電源的檢測。
- 直流部分可根據性能參數檢測要求，設定放電電流。電流設定后，自動實現恒流放電，放電電流可無級調節。
- 交流部分用戶可根據需要隨意組合成阻性負載、感性負載、容性負載和混合負載。
- 數字表顯示交/直流電壓、電流檢測值，清晰直觀。
- 數字定時/累計計時功能：可設定放電時間，時間到，自動關斷負載；可自動累計本次放電時長。
- 整機采用新型功耗元件，具有過熱自動阻斷的保護功能。
- 采用萬向輪腳結構，移動方便。
技術參數
型號 |
60 kVA |
130kVA |
使用環境溫度 |
0℃～+35℃ | |
接入電壓 |
三相380V或直流400V | |
放電電流 |
交流：最大100A/相（環境溫度20℃時）
直流：最大100A（環境溫度20℃時） |
交流:最大300A/相（環境溫度20℃時）
直流:最大220A（環境溫度20℃時） |
電流調節精度 |
2% | |
定時器 |
99小時59分鐘 | |
定時精度 |
±1秒 | |
體積（mm） |
800×400×600 |
1430×740×1010 |
重量（Kg） |
45 |
100 |
規格范圍
直流：電壓DC12V-600V；電流10A-1000A；交流：電壓AC220V-400V；功率6kVA-1000kVA；阻性、感性、容性負載可依需求選訂。
典型應用
電力、通信、鐵路、軍隊、高等院校、油田、金融等各行業及使用和生產交流電源、大功率UPS、開關電源、蓄電池組、柴油機組的用戶及生產廠家。

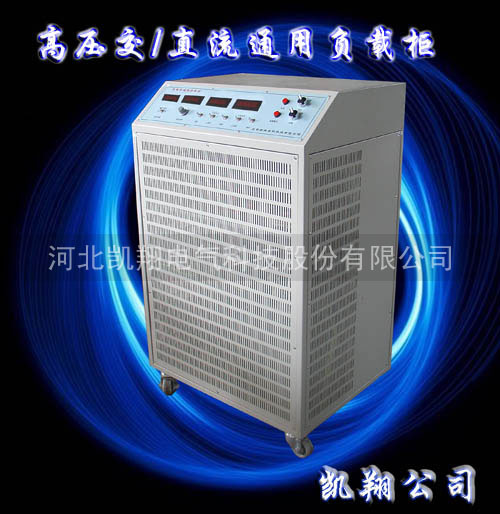

產品圖片
（帶載能力測試+放電檢測）
