一：產品概述
機掛式負載為發電機組配載設計，可通過動態調節負載，使發電機組運行在健康的功率負荷下，避免長時間空載、欠載，導致積碳或對環境造成污染。
機掛式負載與發電機組配套使用，無需獨立風扇，安裝于發電機組散熱器出風口，利用散熱器出風對負載進行冷卻。機掛式負載可安裝于封閉式發電機組內部，也可外掛于發電機組外部，可適配多種安裝方式。負載外殼材料一般采用不銹鋼材質，可匹配用戶發電機組顏色進行噴涂配色，保持外觀一致性。
機掛式負載功率根據發電機組的低載保護配置，建議配置不低于發電機組額定功率的50%，分檔可根據用戶要求匹配。
西
二：產品特性
靜音，無需風機;
適應性強，可安裝于發電機組內部或外掛發電機組外部:
控制方式簡單，可借助于發電機組控制器預留觸點進行控制;
模塊化結構，交付快捷;
優質選材，不銹鋼合金電阻+不銹鋼外殼，耐候性更好。

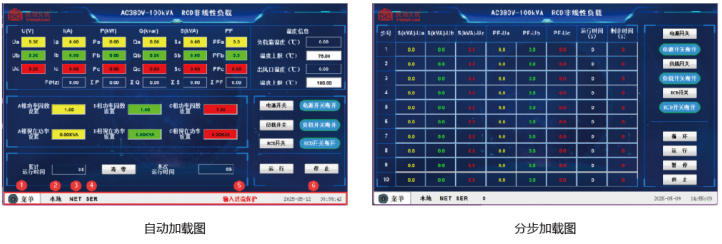

三：顯示界面
四：典型技術參數

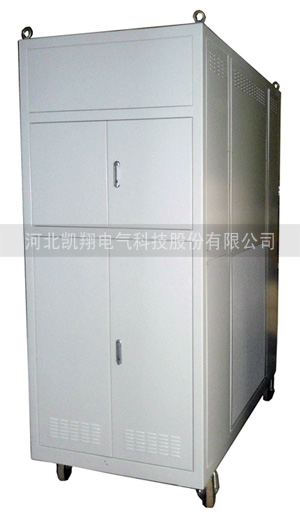

AC400-100KVA-RCD非線性負載柜
概述：
RCD負載是一種非線性模擬負載，可用來測試數據中心發電機組、UPS等供電設備，了解其帶計算機、網絡設備等非線性負載時的真實工作能力。通過對電源輸出功率和質量的精確檢測，可避免其在實際使用時無法帶動負載或對電網造成污染，從而保障供電安全。
RCD負載是一種非線性模擬負載，可用來測試數據中心發電機組、UPS等供電設備，了解其帶計算機、網絡設備等非線性負載時的真實工作能力。通過對電源輸出功率和質量的精確檢測，可避免其在實際使用時無法帶動負載或對電網造成污染，從而保障供電安全。
原理與應用：
隨著當今社會數字化、網絡化發展，計算機、網絡設備等整流性負載被大量使用。這些由整流濾波電路構成的負載具有非線性特征，其阻值并不恒定，對供電設備輸出范圍、穩定性的要求更高。因此，對于數據中心后備發電機組、網絡電源UPS等供電設備，必須使用具有非線性特征的模擬負載，對其峰值因數等參數進行調試檢測。
但是，傳統的RLC式模擬負載基于線性負載，無法模擬出非線性負載的變化特性，也就難以測試出發電機組、UPS在數據中心、網絡電源環境中的實際表現。只有使用RCD非線性負載，才能對供電設備的輸出功率和電源質做出準確的判斷。目前，這一領域尚缺少成熟的技術規范和應用案例。

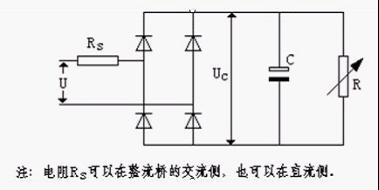

凱翔科技依據GB/T 7260.3-2003《不間斷電源設備（UPS）第3部分：確定性能的方法和試驗要求》等相關國標，通過深入研發和試驗，確定了RCD負載的設計規范與參數標準，研制出新式RCD模擬負載。其電路原理如下圖所示：
本產品可廣泛用于數據中心、網絡通信、金融、保險、學校等各個領域的后備發電機組、UPS電源的檢測維護。
主要功能與參數：
◆凱翔RCD非線性負載由阻性負載、容性負載和模擬阻抗電阻組成，通過獨立的線路輸入模擬阻抗電阻，可對負載阻值進行微調，實現負載功率的非線性加載。
◆負載基準功率因數為0.7，通過有功功率、無功功率的自由組合，可實現功率因數在0.2-1范圍的調整。
◆負載額定電壓、額定功率均可根據用戶需求進行定制。
◆加載后可對待測設備的電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等參數進行測量，并協助用戶測試峰值因數。
◆通過諧波分析，可檢測電壓、電流的2～50次諧波含量及總諧波含量，檢測設備在非線性負載條件下的電源質量。
◆可以選擇本地手動開關或智能計算機軟件兩種方式控制負載。
◆負載帶有多功能測量儀表，可顯示電壓、電流、功率、功率因數、頻率等參數。
◆通過計算機軟件控制負載，可實現自動化測試，并對測試數據進行顯示、記錄和管理。
◆軟件可自由設定多個加載階段的功率與時長，自動完成階段測試，無須人員值守。
◆全部測試數據可保存在軟件數據庫中，可對歷史測試數據進行隨時查詢，導出為Excel等通用格式文件，并支持打印。
◆負載具有過電壓、過電流、過熱、風機異常等多重保護功能，發生危險時自動卸載，還可通過手動急停開關實現強制卸載。
◆負載具有帶保護門的獨立進線室，底部帶萬向腳輪，頂部帶吊環，結構堅固，便于移動。
》》》》》
